DAS組合封是個雙作用的活塞密封件，由三部分組成：一個彈性體、兩個支承環和兩個導向環。 彈性體有一個特別截面，三個密封唇口緊貼缸壁（動密封），中間唇口較厚，起主要密封作用，其他兩個唇口起輔助密封作用。底側與活塞溝槽底部緊貼（靜密封），接觸面相對較大，支承環置于彈性體兩側起定位作用，來支承彈性體并防止彈性體出現徑向密封間隙，支承環呈階梯狀，與密封元件接觸的一側有許多凸塊用以防止密封圈在工作時旋轉，導向環呈矩形，裝在活塞上起導向和吸收軸向力的作用，導向環上下都開了幾條軸向槽，使壓力油能流過導向環，從而使彈性體能感受全部工作壓力并在換方向時快速釋放壓力，這樣就很好的防止了在彈性體前產生持續超高壓。 DAS組合封材料的硬度從內到外逐步增加，根據其特點，分別起到密封、支承和導向作用，DAS組合封為自緊雙作用密封件，在初始狀態，彈性體變形產生一個徑向預緊力，并隨著系統壓力的增加而增加，從而產生一個完全的密封作用力，即使系統沒有壓力也能起到密封效果。
DAS組合封是一個密封及導向元件只需一個溝槽的整體密封，裝入封閉式溝槽，每個活塞用一個，緊湊的密封結構使活塞（油缸）總長度較短，降低了加工成本并有著極佳的抗間隙積壓性能，工作時彈性體不會扭轉，有著合理的泄漏一減少摩擦，主要用于活塞及液壓缸的密封。如：推土機、挖掘機、裝載機、起重機、液壓閘門及農業機械等。
材質:
彈性體----丁晴橡膠
支承環----尼龍或聚氨酯
導向環----尼龍或聚甲醛
工礦條件:
溫度：-30℃～＋110℃
最大工作壓力：35MPa
最大運動速度：0.5m/s
介質：石油基液壓油、難燃液壓油、環保液壓油

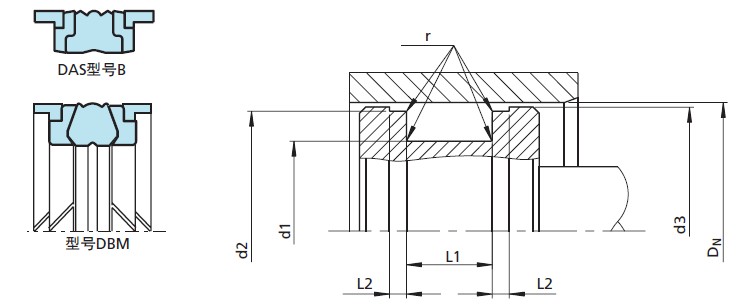

.jpg)
| 缸孔直徑 | 溝槽尺寸 | 訂貨號 | |||||
| D N H9 | d1 h9 | L1 +0.2 | d2 h9 | d3 h11 | L2 +0.1 | r max | |
| 20 | 11 | 13.5 | 17 | 19 | 2.1 | 0.4 | PCB0N0200 |
| 22 | 13 | 13.5 | 19 | 21 | 2.1 | 0.4 | PCB0N0220 |
| 25 | 15 | 12 | 21 | 23 | 4 | 0.4 | PCB0D0250 |
| 25 | 15 | 12.5 | 22 | 24 | 4 | 0.4 | PCB0N0250 |
| 25 | 15 | 16.4 | 21.45 | 23.5 | 6.35 | 0.4 | PCB1N0250 |
| 25 | 16 | 13.5 | 22 | 24 | 2.1 | 0.4 | PCB2N0250 |
| 28 | 19 | 13.5 | 25 | 27 | 2.1 | 0.4 | PCB0N0280 |
| 30 | 17 | 15.4 | 26.5 | 28.5 | 6.35 | 0.4 | PCB000300 |
| 30 | 21 | 13.5 | 27 | 29 | 2.1 | 0.4 | PCB0A0300 |
| 32 | 22 | 15.5 | 28 | 31 | 2.6 | 0.4 | PCB0B0320 |
| 32 | 22 | 16.4 | 28.5 | 30.5 | 6.35 | 0.4 | PCB1A0320 |
| 35 | 25 | 15.5 | 31 | 34 | 2.6 | 0.4 | PCB0B0350 |
| 35 | 25 | 16.4 | 31.4 | 33.5 | 6.35 | 0.4 | PCB1A0350 |
| 40 | 24 | 18.4 | 35.4 | 38.5 | 6.35 | 0.4 | PCB0A0400 |
| 40 | 26 | 15.5 | 36 | 39 | 2.6 | 0.4 | PCB1A0400 |
| 55 | 39 | 18.4 | 50.36 | 53.5 | 6.35 | 0.4 | PCB1A0550 |
| 55 | 39 | 20.5 | 51 | 54 | 3.1 | 0.4 | PCB0B0550 |
| 56 | 40 | 20.5 | 52 | 55 | 3.1 | 0.4 | PCB0A0560 |
| 60 | 44 | 18.4 | 55.4 | 58.5 | 6.35 | 0.4 | PCB1A0600 |
| 60 | 44 | 20.5 | 56 | 59 | 3.1 | 0.4 | PCB0B0600 |
| 63 | 47 | 18.4 | 58.4 | 61.5 | 6.35 | 0.4 | PCB1A0630 |
| 63 | 47 | 19.4 | 58.4 | 61.5 | 6.35 | 0.4 | PCB2C0630 |
| 63 | 47 | 20.5 | 59 | 62 | 3.1 | 0.4 | PCB0B0630 |
| 65 | 49 | 20.5 | 61 | 64 | 3.1 | 0.4 | PCB0N0650 |
| 65 | 50 | 18.4 | 60.4 | 63.5 | 6.35 | 0.4 | PCB1A0650 |
| 70 | 50 | 22.4 | 64.2 | 68.3 | 6.35 | 0.4 | PCB0A0700 |
| 70 | 54 | 20.5 | 66 | 69 | 3.1 | 0.4 | PCB1N0700 |
| 75 | 55 | 22.4 | 69.2 | 73.3 | 6.35 | 0.4 | PCB0A0750 |
| 75 | 59 | 20.5 | 71 | 74 | 3.1 | 0.4 | PCB1A0750 |
| 80 | 60 | 22.4 | 74.15 | 78.3 | 6.35 | 0.4 | PCB0A0800 |
| 80 | 62 | 22.5 | 76 | 79 | 3.6 | 0.4 | PCB1A0800 |
| 85 | 65 | 22.4 | 79.15 | 83.3 | 6.35 | 0.4 | PCB0A0850 |
| 90 | 70 | 22.4 | 84.15 | 88.3 | 6.35 | 0.4 | PCB0A0900 |
| 90 | 72 | 22.5 | 86 | 89 | 3.6 | 0.4 | PCB1A0900 |
| 95 | 75 | 22.4 | 89.15 | 93.3 | 6.35 | 0.4 | PCB0A0950 |
| 100 | 75 | 22.4 | 93.15 | 98 | 6.35 | 0.4 | PCB0A1000 |
| 100 | 82 | 22.5 | 96 | 99 | 3.6 | 0.4 | PCB1A1000 |
| 105 | 80 | 22.4 | 98.1 | 103 | 6.35 | 0.4 | PCB0A1050 |
| 110 | 85 | 22.4 | 103.1 | 108 | 6.35 | 0.4 | PCB0A1100 |
| 110 | 92 | 22.5 | 106 | 109 | 3.6 | 0.4 | PCB1A1100 |
| 115 | 90 | 22.4 | 108.1 | 113 | 6.35 | 0.4 | PCB0A1150 |
| 115 | 97 | 22.5 | 111 | 114 | 3.6 | 0.4 | PCB1N1150 |
| 120 | 95 | 22.4 | 113.1 | 118.1 | 6.35 | 0.8 | PCB0A1200 |
| 125 | 100 | 25.4 | 118.1 | 123 | 6.35 | 0.8 | PCB0A1250 |
| 125 | 103 | 26.5 | 121 | 124 | 5.1 | 0.8 | PCB1A1250 |
| 130 | 105 | 25.4 | 123.1 | 128 | 6.35 | 0.8 | PCB0B1300 |
| 130 | 105 | 25.4 | 122.6 | 127.5 | 9.5 | 0.8 | PCB1A1300 |
| 133 | 115 | 22.4 | 125.6 | 130.5 | 9.52 | 0.8 | PCB001330 |
| 135 | 110 | 25.4 | 128.1 | 133 | 6.35 | 0.8 | PCB0B1350 |
| 135 | 110 | 25.4 | 127.6 | 132.5 | 9.5 | 0.8 | PCB1A1350 |
| 140 | 115 | 25.4 | 133 | 138 | 6.35 | 0.8 | PCB0B1400 |
| 140 | 115 | 25.4 | 132.6 | 137.5 | 9.5 | 0.8 | PCB1A1400 |
| 140 | 118 | 26.5 | 136 | 139 | 5.1 | 0.8 | PCB2A1400 |
| 145 | 120 | 25.4 | 138.3 | 142.95 | 6.35 | 0.8 | PCB0B1450 |
| 145 | 120 | 25.4 | 137.6 | 142.5 | 9.5 | 0.8 | PCB1A1450 |
| 150 | 125 | 25.4 | 142.6 | 147.5 | 9.5 | 0.8 | PCB1A1500 |
| 150 | 125 | 25.4 | 143 | 148 | 6.35 | 0.8 | PCB0B1500 |
| 150 | 128 | 26.5 | 146 | 149 | 5.1 | 0.8 | PCB2A1500 |
| 152.4 | 127 | 31.75 | 145 | 149.91 | 9.5 | 0.8 | PCB001524 |
| 155 | 130 | 25.4 | 147.6 | 152.5 | 9.5 | 0.8 | PCB0A1550 |
| 155 | 130 | 25.4 | 148 | 153 | 6.35 | 0.8 | PCB1B1550 |
| 160 | 130 | 25.4 | 153 | 157.5 | 6.35 | 0.8 | PCB0A1600 |
| 160 | 130 | 25.4 | 152.6 | 157.5 | 9.5 | 0.8 | PCB3A1600 |
| 160 | 135 | 25.4 | 152.6 | 157.5 | 9.5 | 0.8 | PCB1A1600 |
| 160 | 138 | 26.5 | 156 | 159 | 5.1 | 0.8 | PCB2A1600 |
| 165 | 140 | 25.4 | 157.6 | 162.5 | 9.5 | 0.8 | PCB0A1650 |
| 170 | 145 | 25.4 | 161.7 | 167.1 | 12.7 | 0.8 | PCB0A1700 |
| 170 | 148 | 26.5 | 166 | 169 | 5.1 | 0.8 | PCB1A1700 |
| 175 | 150 | 25.4 | 166.7 | 172.1 | 12.7 | 0.8 | PCB0A1750 |
| 180 | 150 | 35.4 | 172.95 | 177.87 | 6.35 | 0.8 | PCB0A1800 |
| 180 | 155 | 25.4 | 171.7 | 177.1 | 12.7 | 0.8 | PCB1A1800 |
| 185 | 160 | 25.4 | 176.7 | 182.1 | 12.7 | 0.8 | PCB0A1850 |
| 190 | 165 | 25.4 | 181.7 | 187 | 12.7 | 0.8 | PCB0A1900 |
| 195 | 170 | 25.4 | 186.7 | 192 | 12.7 | 0.8 | PCB0A1950 |
| 200 | 175 | 25.4 | 191.6 | 197 | 12.7 | 0.8 | PCB0A2000 |
| 200 | 175 | 31.5 | 196 | 199 | 6.6 | 0.8 | PCB102000 |
| 210 | 185 | 25.4 | 201.6 | 207 | 12.7 | 0.8 | PCB0A2100 |
| 220 | 190 | 35.4 | 212.7 | 217.9 | 6.35 | 0.8 | PCB0A2200 |
| 220 | 195 | 25.4 | 211.6 | 217 | 12.7 | 0.8 | PCB1A2200 |
| 230 | 205 | 25.4 | 221.6 | 227 | 12.7 | 0.8 | PCB0A2300 |
| 240 | 215 | 25.4 | 231.6 | 237 | 12.7 | 0.8 | PCB0A2400 |
| 250 | 220 | 35.4 | 242.9 | 247.85 | 6.35 | 0.8 | PCB0A2500 |
| 250 | 225 | 25.4 | 241.6 | 247 | 12.7 | 0.8 | PCB1A2500 |
